灯键一体化声光标签XMG-Y210636
1.产品简介本产品为声光系列有源RFID标签，主要用于寻物型资产管理，可应用于不同类型的物品查找，主要场景有但不限于工厂车间、仓库、储物场所，如物流仓库、生产企业的原材料仓库、半成品仓库、成品仓库、超市仓库等。并且，对于不同的货物存储方式和布局，只要将声光标签合理安装在库位或储物盒上，便可通过声光指
1. 产品简介
本产品为声光系列有源RFID标签，主要用于寻物型资产管理，可应用于不同类型的物品查找，主要场景有但不限于工厂车间、仓库、储物场所，如物流仓库、生产企业的原材料仓库、半成品仓库、成品仓库、超市仓库等。并且，对于不同的货物存储方式和布局，只要将声光标签合理安装在库位或储物盒上，便可通过声光指引寻到目标物。同时，也适用于模具声光找寻管理、周转箱找寻管理等诸多场景，具有很强的通用性。
产品选型表
型号 | 2.4G通讯 | 电池 | 声光 | 按键 | 超高频（UHF） |
XMG-Y210636U | √ | 2000mAH | √ | √ | √ |
XMG-Y210636 | √ | 2000mAH | √ | √ | — |
1.
l 工作频率：2.4GHz
l 超低功耗设计，待机功耗: 17uA
l 亮灯支持7种颜色，红/绿/蓝/黄/紫/青（冰蓝）/白
l 采用乳白高透灯罩设计，颜色清晰可见
l 支持蜂鸣器蜂鸣提醒
l 支持超高频UHF RFID（带U的型号）
l ID设计为二维码标识+8位字符
l 超长续航能力， 标签电池为2000mA时，可工作 4.5年(一天点亮 5 次，每次 60 秒）
l 通讯距离20-80米（与环境有关）
l 电池可更换
2.
产品具体规格参数如下。
序号 | 项目 | 描述 | |
1 | 产品名称 | 有源RFID声光标签 | |
2 | 产品型号 | XMG-Y210636U | XMG-Y210636 |

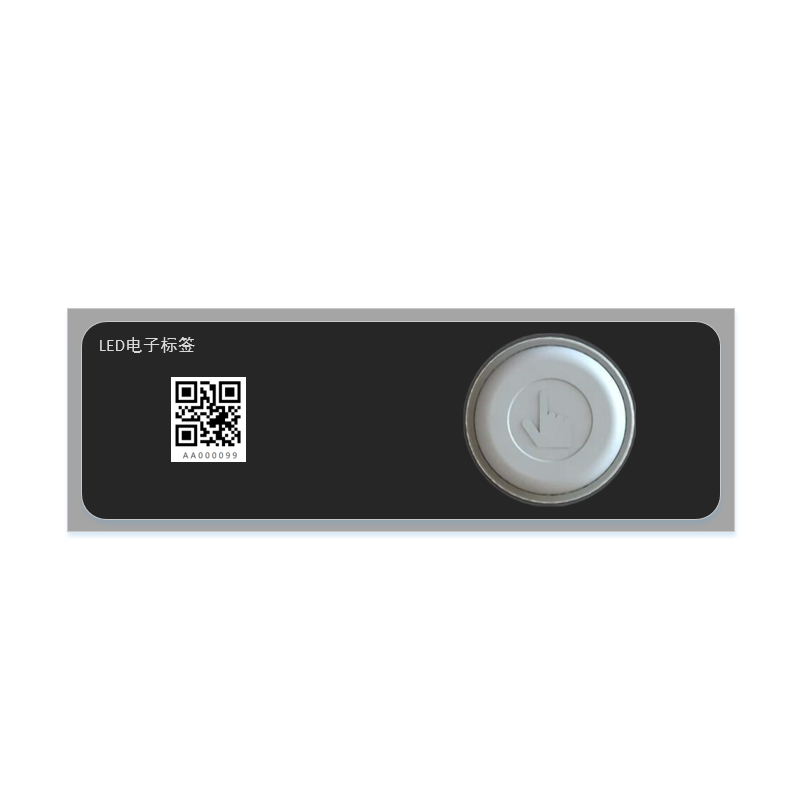

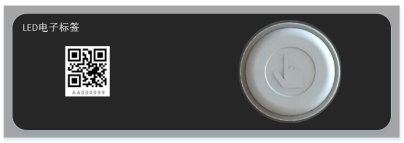

3 | 产品外观 |
| |
4 | 壳体尺寸 | 106*36*15mm | |
5 | 使用电池 | 2*CR2477 /2000mAh | |
6 | 功能特点 | 有源声光+按键+超高频 | 有源声光+按键 |
7 | 工作频率 | 2.4Ghz+915Mhz | 2.4Ghz |
8 | 发射功率 | 0-4dbm | |
9 | 通讯距离 | 有源2.4Ghz : 20-80米（与环境有关） | |
10 | 工作时间 | （具体计算见“6. 工作时长计算”） | |
11 | 工作温度 | －10℃ ～70℃ | |
12 | 存储温度 | 0℃ ～50℃ | |
13 | 壳体材料 | ABS+PC | |
14 | 产品颜色 | 灯罩—乳白色；壳体—深色 | |
15 | 固定方式 | 背胶粘贴、螺丝固定、悬挂、磁吸（可选） | |
16 | 低电量提供 | 标签支持低电量提醒功能 | |
3.

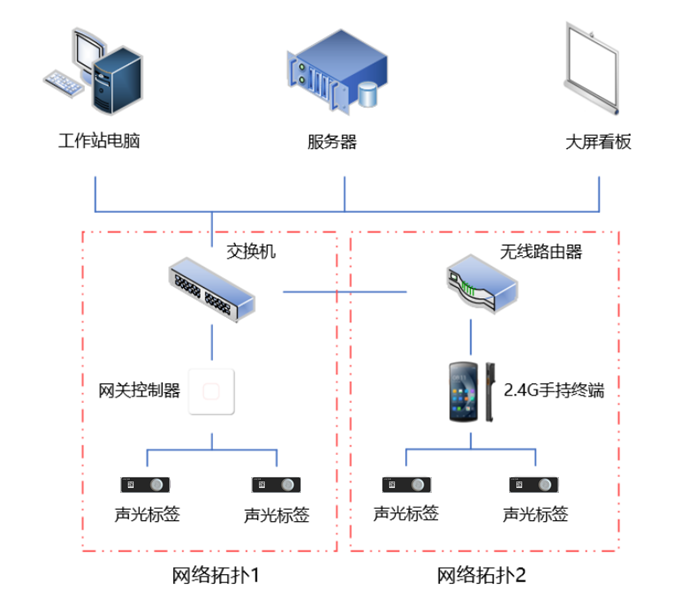

此标签网络拓扑图包含2种模式，如下图中“网络拓扑1”和“网络拓扑2”，根据下图可知，可以通过无线网关控制声光标签，也可以通过2.4G手持终端控制声光标签。
图 2 网络拓扑图
网络拓扑1网关控制器适用于场地规模较大，或者物品较为分散的场景，可以通过后台管理系统也可以通过PDA手持终端来控制声光标签，网关支持网口，便于网络连接。
网络拓扑2中的2.4G手持终端，适用于场地规模有限，或者物品数量较为集中，且需要频繁使用手持终端的场景，此种场景可以无需部署网关控制器，直接使用2.4G手持终端即可达到快速、简易部署的目的。
4.

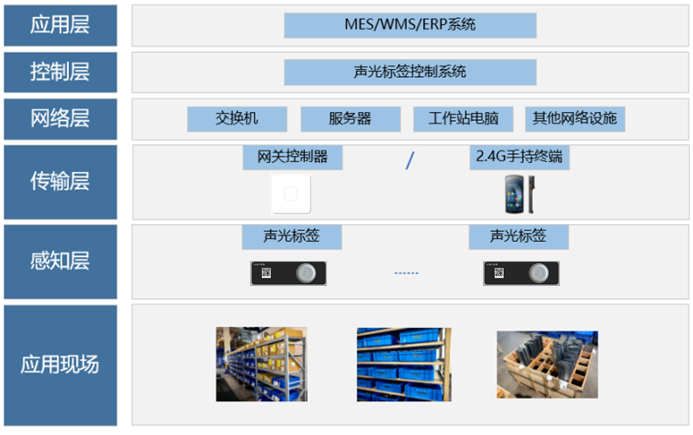

图 3 系统结构图
5.

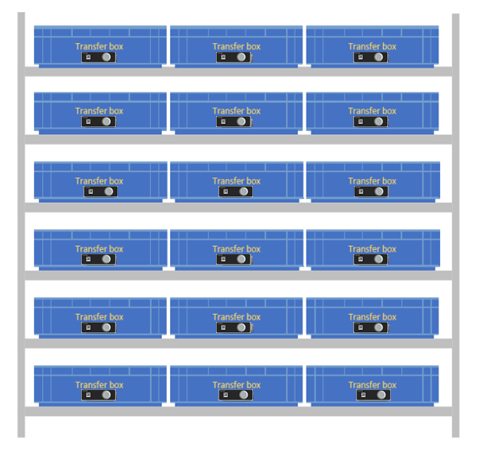

周转箱应用：
图 4 周转型应用示意图

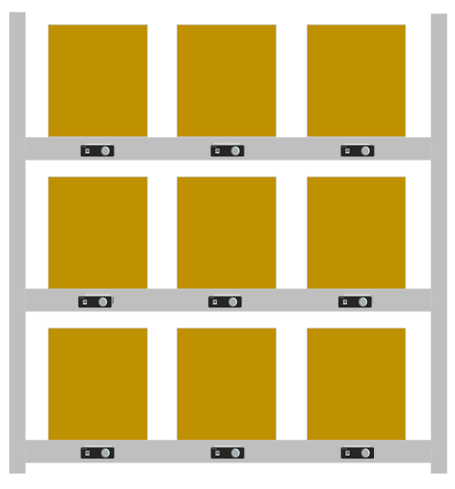

通用固定货位应用：
图 5 通用固定货位应用

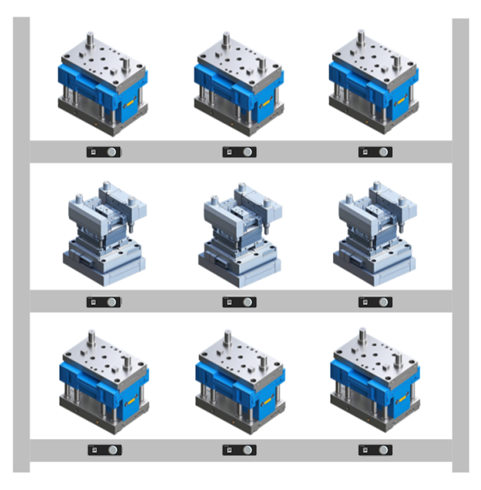

模具货位管理应用：
图 6 模具货位管理
6.

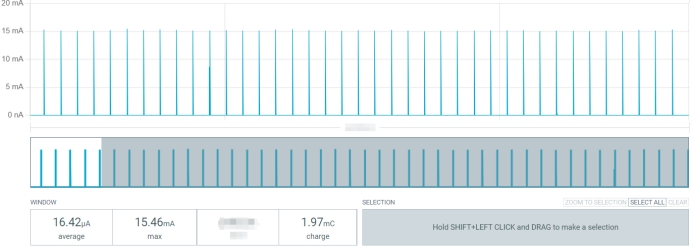

图 7 待机功耗
各工作状态功耗如下所示。
序号 | 名称 | 参数说明 | 典型值（平均功耗） | 单位 |
1 | I待 | 待机功耗 | 17 | µA |
2 | IW（R+B） | 红灯+蜂鸣 | 6.67 | mA |
3 | IW（G+B） | 绿灯+蜂鸣 | 6.76 | mA |
4 | IW（B+B） | 蓝灯+蜂鸣 | 6.42 | mA |
5 | IW（Y+B） | 黄灯+蜂鸣 | 10.72 | mA |
6 | IW（P+B） | 紫灯+蜂鸣 | 10.35 | mA |
7 | IW（C+B） | 青灯+蜂鸣 | 10.45 | mA |
8 | IW（W+B） | 白灯+蜂鸣 | 14.58 | mA |
电池续航计算示例：
示例1：型号为XMG-Y210636的标签（电池容量为2*1000mAh），每天红灯+蜂鸣点亮 2 次，每次 60s，其寿命计算方法如下。
每天的待机功耗（每天消耗的电量）P待 =I待*T=17µA*24H=408µAH
每天红灯+蜂鸣的功耗（每天消耗的电量）为PW =IW（R+B）*t=6.67mA*(2*60/3600)H=222.33µAH
则电池续航时间为T续航 = 2*1000mAh*0.8/(408+222.33)µAH = 2538.35（天)=6.95年
示例2：型号为XMG-Y210636的标签（电池容量为2*1000mAh），每天红灯+蜂鸣点亮 5 次，每次 60s，其寿命计算方法如下。
每天的待机功耗（每天消耗的电量）P待 =I待*T=17µA*24H=408µAH
每天红灯+蜂鸣的功耗（每天消耗的电量）为PW =IW（R+B）*t=6.67mA*(5*60/3600)H=555.83µAH
则电池续航时间为T续航 = 2*1000mAh*0.8/(408+555.83)µAH = 1660（天)=4.5年
备注：上面的计算当中，0.8为电池在使用期内的平均有效电量系数，每种电池本身都会有自耗电，此为预估值，实际使用年限以实际为准。
7.
序号 | 问题 | 解答 |
1 | 最多可以支持多少个发光（并发） | 服务器一次下发 50 个发光标签，如果多于 50 个，服务器 就要分开多次指令下发，或者布置多个网关实现更多并发。 |
2 | 最远的发光距离是多少？ | 网关跟标签直线无遮挡距离 20～80 米，标签灯视觉距离在 10～30 米（黄色淡，红色强） |
3 | 多标签发光是否影响到读距？ | 标签的读距主要是受环境影响，跟标签多少无关。 |
4 | 标签可以使用多长时间 | 见“6. 工作时长计算” |
5 | 漏点亮标签怎么办？ | 点灯成功会反馈服务器，没点成功，服务器会重发没成功 的点亮。 |
8. 注意事项
为了安全、有效地使用本产品，请您在使用前阅读以下内容。
l 非专业人士严禁拆开外壳，防止产品损坏。
l 产品内含电池，严禁投入火中以及在易燃易爆的环境使用，防止电池爆。
