4口超高频模块RX7200
1.产品介绍UHF大功率模块RX7200，是小码鸽技术团队基于IMPINJ全新的新一代射频芯片E710研发的高性能超高频 RFID读写模块。是专为满足高性能固定式读写设备设计的。RX7200模块提供4个SMA天线接口，支持高达33 dBm的射频输出。该模块功耗低、体积小、灵敏度高等特点，及先进的多标签算法，是固定式RFID读写设备的优先选择。2.
1.产品介绍
UHF大功率模块RX7200，是小码鸽技术团队基于IMPINJ全新的新一代射频芯片E710研发的高性能超高频 RFID读写模块。是专为满足高性能固定式读写设备设计的。RX7200模块提供4个SMA天线接口，支持高达33 dBm的射频输出。该模块功耗低、体积小、灵敏度高等特点，及先进的多标签算法，是固定式RFID读写设备的优先选择。
2.产品特点
全新一代E710射频芯片
采用IMPINJ全新一代E710超高频射频读写器芯片，灵敏度高，读取范围广，功耗低，性能强大。
超强的标签读取性能
读取标签速度快，读取稳定，多标签防冲撞能力强，读取距离远，使用8dBi天线时，读取距离大于22米，多标签读取速度快，可达900张/秒。
4天线轮询工作模式
高速4天线轮询工作模式，可单独设置每个天线的轮询时间，4个天线可分别设置不同射频输出功率，读取范围更广，适用场景更加丰富。
多种监测功能和出色的稳定性
模块支持标签RSSI检测，支持天线连接状态检测，支持工作温度检测，多种数据检测更便于用户高效使用；模块可在-20度到+65度的环境温度下稳定工作，支持在5%-95%的环境湿度中稳定工作，高效稳定的性能，可以适用于多种恶劣工作环境。
3.电气特性
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
频率 | |||||
频率范围 | According Customization | 840 | 960 | MHz | |
频率步进值 | According Customization | 250/500 | KHz | ||
输出 | |||||
输出功率 | 5 | 33 | dBm | ||
输出功率精度 | +/- 1 | dB | |||
输出功率平坦度 | +/- 0.2 | dB | |||
信道隔离 | 32 | dB | |||
标签 | |||||
接收灵敏度 | -86 | dBm | |||
盘存标签峰值速度 | 900 | tag/s | |||
标签缓存区 | 96 bit EPC | 1000 | tag | ||
逻辑电平 | |||||
VIL，Input Low Voltage | -0.5 | 0.8 | V | ||
VIH，Input High Voltage | 2 | Vdd+0.5 | V | ||
温度范围 | |||||
存储温度 | -40 | 85 | ℃ | ||
工作温度 | -20 | 50 | ℃ | ||
输入电源 | |||||
供电电压 | 3.6 | 5.0 | 5.25 | V | |
使能模式 | 0.05 | mA | |||
待机模式 | 50 | mA | |||
读卡模式 | Pout=33dBm, 50 Ω Load | 1300 | mA | ||
(1) 电流会因负载天线不同而有所变化。
绝对最大额定参数
参数 | 额定值 |
供电电压 | +5.25V |
Digital I/O Voltage to GND | 3.3V |
工作温度 | -20 ~ +65℃ |
存储温度 | -40 ~ +85℃ |

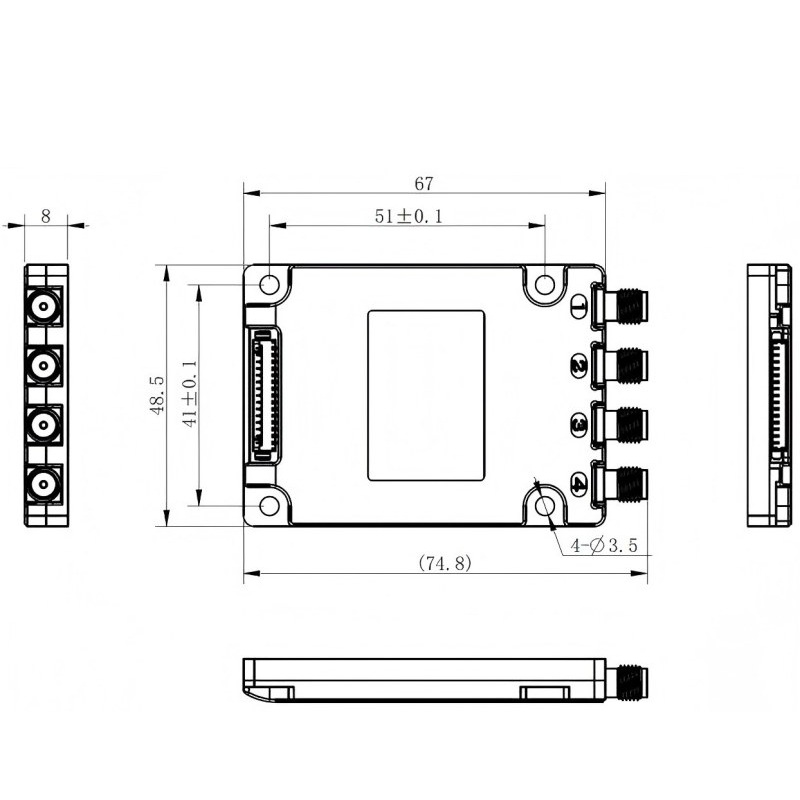

5.引脚配置及功能说明

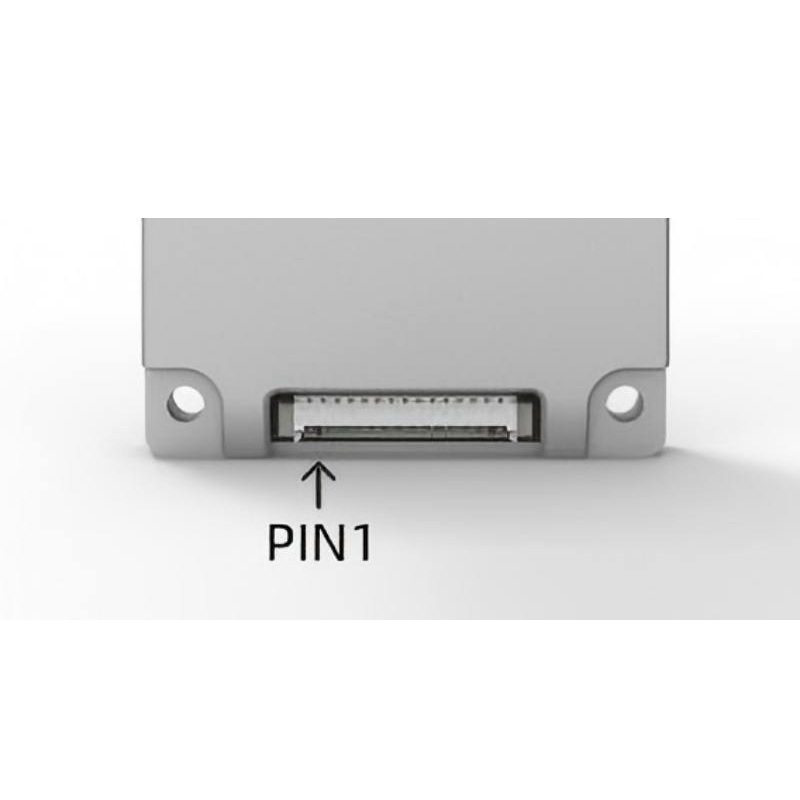

5.1 FPC连接器定义
引脚 | 定义 |
1 | GND |
2 | GND |
3 | VCC +5V ±0.25V |
4 | VCC +5V ±0.25V |
5 | GPIO1 (OUT1) |
6 | GPIO2 (OUT2) |
7 | GPIO3 (IN1) |
8 | GPIO4 (IN2) |
9 | RXD (DATA INPUT,TTL 电平) |
10 | TXD (DATA OUTPUT,TTL 电平 ) |
11 | NC |
12 | NC |
13 | NC |
14 | SHUTDOWN ( low level enabling, high level power |
off, high level should be greater than VCC-0.3V) | |
15 | nRST (Reset, low-power calming position) |
5.2底面焊点定义
引脚 | 定义 |
1 | GND |
2 | GND |
3 | VCC(+3.6 - 5V) |
4 | VCC(+3.6 - 5V) |
5 | EN 模块电源使能:LOW(POWER DOWN) HIGH&DISCONNECT(ACTIVE) |
6 | RXD (DATA INPUT，TTL电平) |
7 | TXD (DATA OUTPUT，TTL电平) |
8 | RST (LOW ACTIVE，不用请悬空) |
9 | Digital Output 1 （GPIO OUT1） |
